槍鉆機床加工活塞銷內孔時的裝夾方式探討

2017-12-20 08:43??點擊:

活塞銷是汽車發動機中重要的零件之一。該零件在槍鉆機床上最主要的加工工序是內孔的鉆削。

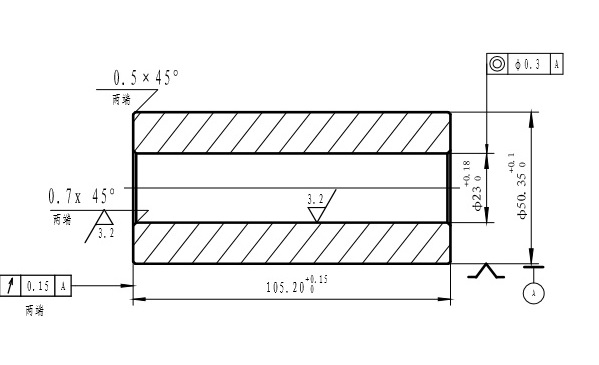

   活塞銷是汽車發動機中重要的零件之一。該零件在槍鉆機床上最主要的加工工序是內孔的鉆削。零件圖紙參見下圖。

   采用GSM四軸數控槍鉆機床ZK2125×4B/300對該孔進行加工時,一次可以裝夾四個工件,加工效率非常高。
   通常,槍鉆機床裝夾工件的采用兩內錐頂盤頂緊工件兩端外圓倒角,液壓頂緊的方式。裝夾定位精確,自動化程度很高,所以被廣泛采用。
   但是,對于活塞銷零件的裝夾,因?yàn)槠涮厥獾墓ば虬才?,深孔加工前道工序是用?shù)控帶鋸將一整根材料分段鋸開,通過輸送帶輸送到槍鉆機床,工件的外圓沒有倒角,并且,鋸床切割的工件兩端面與工件外圓的垂直度非常差。如果還用兩內錐頂盤兩頂?shù)男问窖b夾工件,則會發生裝夾不可靠,定位精度非常低等缺點,造成加工不穩定,廢品率高等缺陷。
   如果采用卡盤夾持工件外圓,雖然可以避免定位不準確裝夾不可靠等缺點,但是,機床的裝夾自動化則比較難實現,需要人工裝卸工件。對提高生產效率不利。
   針對以上問題,金石機械技術人員經過精心分析計算,設計出了一套非常適合活塞銷裝夾的工裝形式。

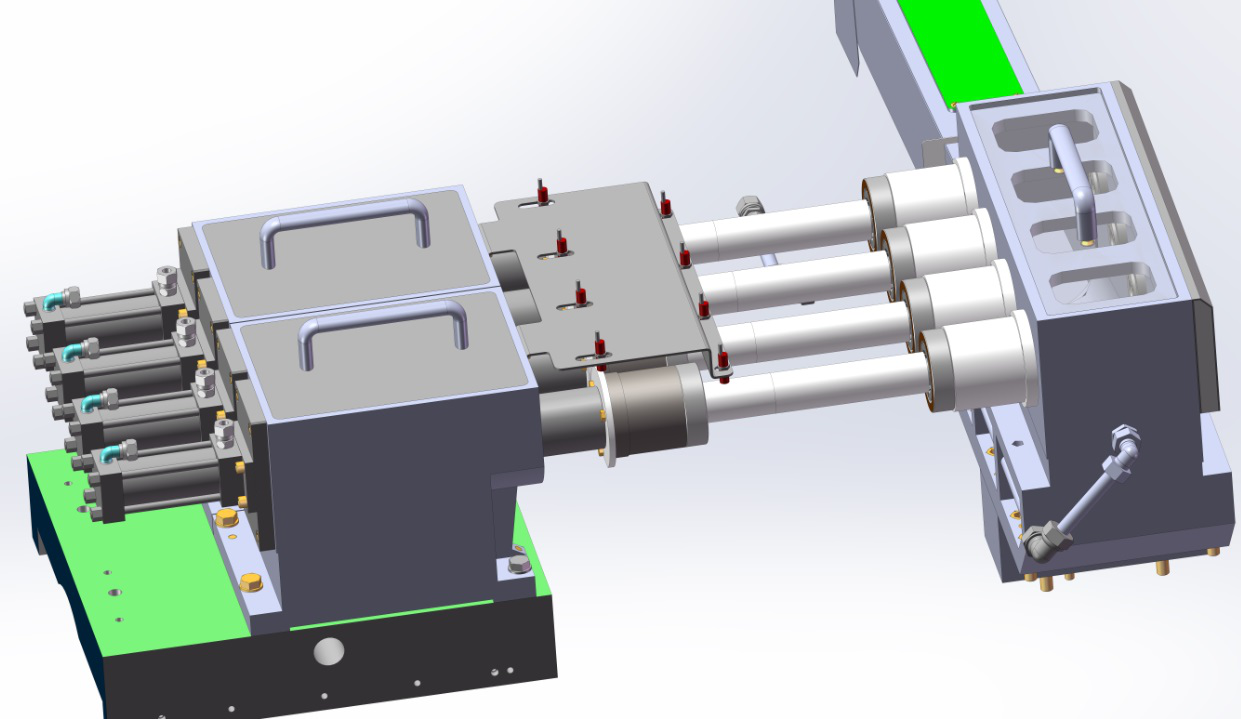

   結構形式參見下圖:


1. 工件左右兩端均采用筒夾的形式,夾持工件左右兩端外圓,每端夾持長度為10mm左右。
2. 筒夾的夾緊動力采用液壓頂緊的方式。
3. 工件先放置在“V”輔助支架上,調整好“V”型支架的中心高,使工件與筒夾同軸心。
4. 左筒夾液壓驅動,從左向右伸出,將工件左端套進筒夾內孔,繼續向右,推動工件進入右端的筒夾內孔。筒夾彈簧套收縮,夾緊工件。
5. 深孔加工完后,左端筒夾后退,左右兩側的筒夾均松開,工件下落在“V”型支架上。完成工件的裝卸及加工循環。
   雙筒夾的方式,可以直接夾緊活塞銷外圓,定位準確可靠。另外,還非常適和傳送帶自動傳送工件的自動化要求。
陜西金石機械制造有限公司的槍鉆機床ZK2125×4B/500,安裝了雙筒夾的裝夾機構,因而,裝夾準確可靠,自動化程度高。在活塞銷內孔的加工中發揮了重要的作用,深受用戶好評。
